스마트스위치 2구 질문입니다

선을 어떻게 연결하신건지 사진을 올려주시면 전문가분들이 답변주실거에요ㅎㅎ

네 감사합니다

그리고 피복 너무 많이 벗기셨어요. 구리선좀 잘라내서 꼽으면 안보이는게 좋습니다.

감사합니다^^

기존 배선이 위에이고, 저게 정상입니다. 스위치 여부와 상관없이 핑크 네모로는 항상 전기가 들어가있는 상태. 그래서 등이든 환풍기든 따로 제어가 가능합니다.

스마트 스위치 연결하신건 아래그림처럼 된 상태입니다. 등을 끄면 핑크 네모까지만 전기가 있는거라 환풍기는 작동을 안하는거고요.

스마트 스위치를 안해봐서 100%확신은 못하지만 말씀하신 상태로는 일반스위치도 저렇게 연결한 문제죠.

감사합니다 처음이라 잘모르겠지만 덕분에 구리선도 자르고 잘 했습니다 좋은밤되세요^^

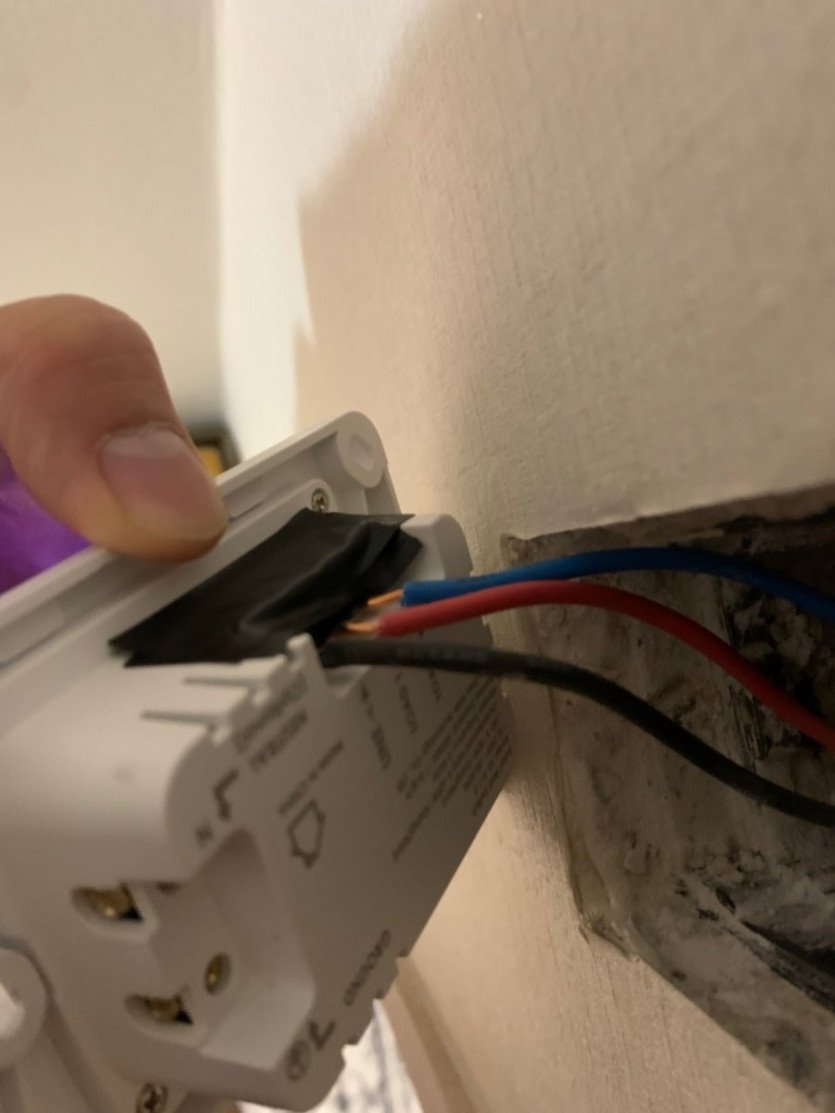

내용에 앞서 스마트 스위치에 전선이 너무 노출되어있습니다.

합선등으로 인한 화재의 위험이 매우 크므로 반드시 "차단기를 내린 후" 짧게 잘라내어 연결하시고(최대한 덜 노출되게)

전기테이프로 감싸 마무리 하시기 바랍니다.

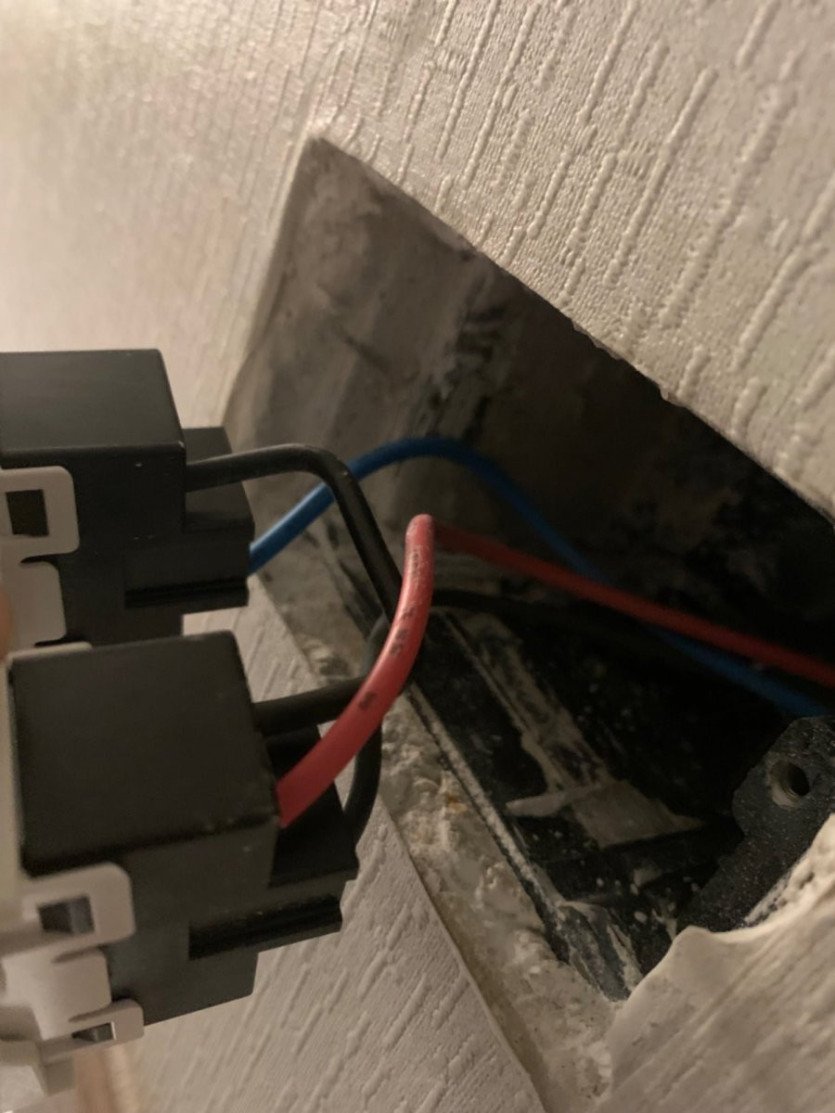

첫번째 사진(기존 스위치)으로 보자면 빨간선이 L상(Hot)으로 전기가 들어오는 라인입니다.

검정선이(벽에서 나온 선) 전등으로 보내는 스위치1, 파란선이 환풍기로 보내는 스위치2입니다.

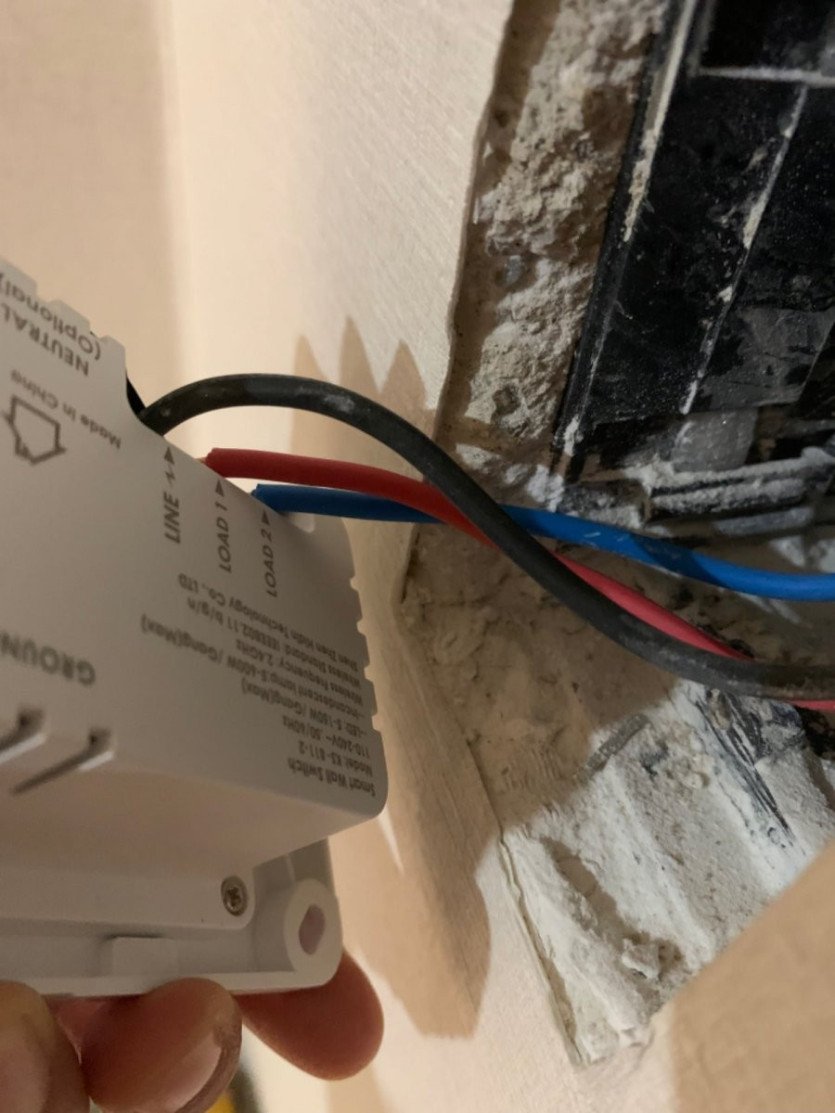

스마트스위치의 LINE에 빨간선을 물리고, 검정선을 Load1, 파란선을 Load2에 물리셔야 합니다.

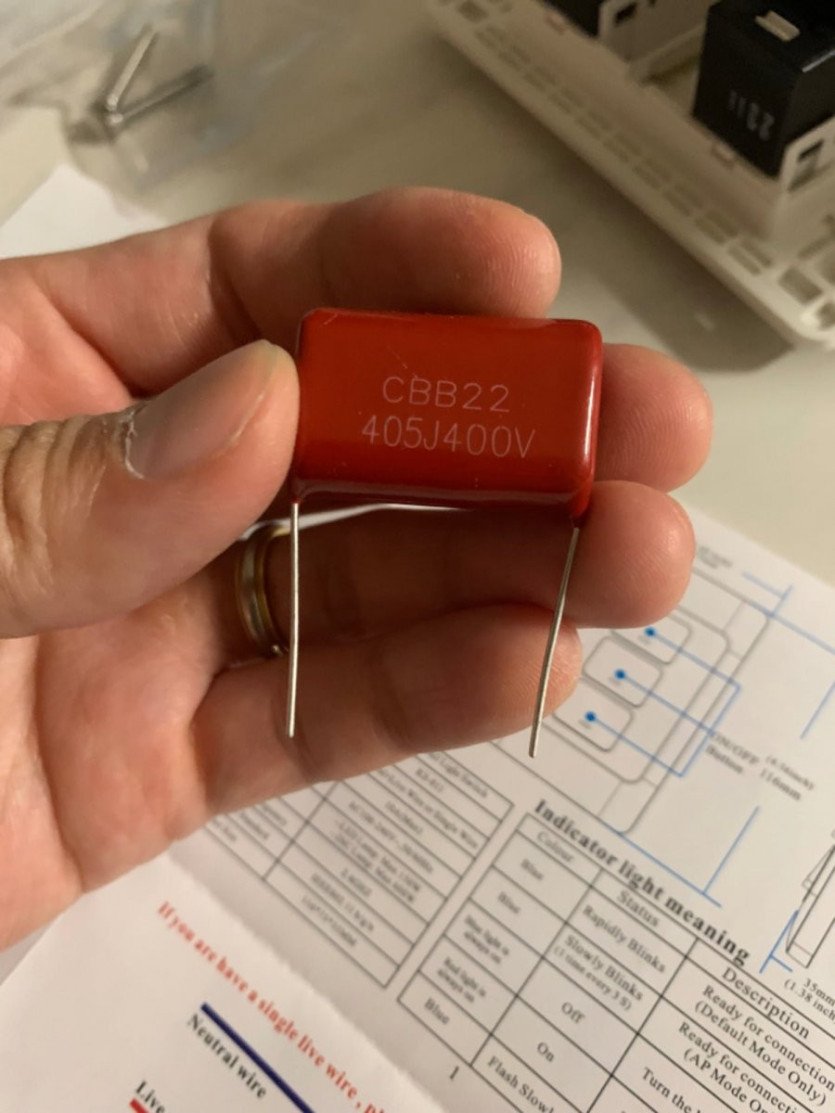

또한, 중성선이 없는 스마트스위치라면 보통 천장의 전등부분에 커패시터(콘덴서로 검색해도 나옴)를 연결해주셔야 정상적으로 작동합니다.

감사합니다^^

감사합니다 저같은 초보에게 정말 단비같은 조언과 정확한 설명 진심으로 감사합니다 하는일마다 잘되시길바랍니다 좋은밤되세요

덕분에 잘됩니다 다들너무감사합니다
